ICS14高精度皮带秤4组托辊6组托辊皮带秤

ICS系列电子皮带秤是一种结合先进的微机控制动态称重仪器组成的动态计量产品，实在皮带输送系统中对散状物料进行连续计量的理想设备，整机设计合理、紧凑，具有完善的称重和控制数学模型，并有多种输入输出信号形式。其结构简单、称量准确、工作稳定、运行可靠、操作方便、维护量小，不仅适用于常规环境，而且适用于酸、碱、盐及大气腐蚀环境。广泛应用于冶金、电力、矿山、港口、化工、水泥、建材、粮食等行业。

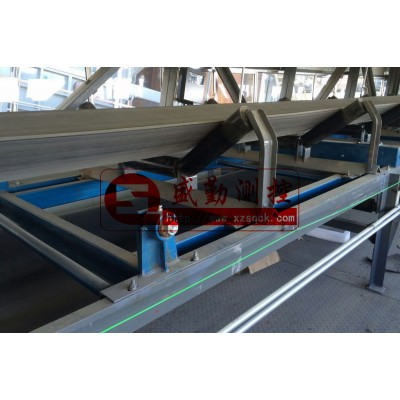

     ICS—14型高精度电子皮带秤，安装在倾斜角度比较小（≤10度）的皮带输送机上，采用全悬浮式称重桥架，该种形式的桥架，无支点和可移动件，该类电子皮带秤的长期稳定性和称重的高精度性是其它电子皮带秤 的，产品主要适用于现场工艺要求高或需要进行贸易结算的行业现场。

工作原理：        当输送物料通过电子皮带秤计量区域时，称重传感器检测到皮带上的物料重量，并转换成电压信号，送入动态称重仪表；速度传感器检测到皮带的速度信号，送入动态称重仪表；动态称重仪表把接收到的重量信号及速度信号，通过微处理器进行处理，得到物料的瞬时流量并按照计算程式计算得到累计重量，分别在动态称重仪表上将瞬时流量、运行速度、累计重量等数据显示出来。仪表也可同时输出正比于瞬时流量的模拟电流信号，传送给DCS等集控系统，显示电子皮带秤的瞬时流量和累计量以及自动化管理。

ICS-14型电子皮带秤组成：

    主要由称重桥架、称重传感器（4只）、速度传感器（1只）、称重显示仪（1台）、测速装置（1套）和全套安装附件组成。

【称重桥架】1、全悬浮式结构，无耳轴支点和可移动件，维护量小；

2、单元组件结构，力传递环节少，安装简洁，方便；3、独特的矩形杠杆，刚性好、无变形、零点稳定性好；

4、抗侧向力、抗水平分力、有效减少了皮带跑偏和落料偏移对系统精度的影响；

5、四只称重传感器，受偏载影响小，平衡好，计量精度相 当高；

6、称重区域广，四组拖辊使皮带对称重精度影响最小；

7、粉尘较大及有酸、碱、盐等腐蚀性的特种场合，秤架可以采用不锈钢制造或进行防腐处理。
