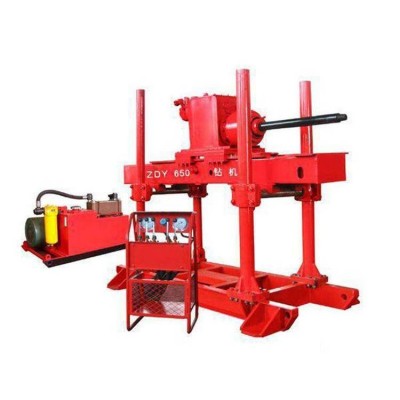

ZDY系列煤矿用液压坑道钻机
适用范围
该钻机主要用于煤矿井下钻进瓦斯抽（排）放孔、注浆灭火孔、煤层注水孔、防突卸压孔、地质勘探孔及其它工程孔。适用于岩石坚固性系数ｆ≤10的各种煤层、岩层。钻机可在基本参数表中规定的方位角和倾角范围内任意钻孔。
它分立柱架和座架两种钻架形式，可根据煤矿井下的巷道高低和使用选择不同的钻架。
该钻机在配备一台高压水发生器和选用高压密封钻杆就能对透气性低的煤层进行割缝，从而提高瓦斯抽放效率和大大缩短抽放时间。
该钻机采用液压传动机构，具有钻进能力大、速度快、操作简单、工作、移动安装方便等特点。
序号 | 项 目 | 单 位 | ZDY－650型 | ZDY－750型 | ZDY－1250型 | ZDY－2300型 |
1 | 钻进深度 | m | 150m | 150m | 200m | 300m |
2 | 开孔直径 | mm | Ф65,Ф85,Ф115 | Ф65,Ф85,Ф115 | Φ85，Φ115 | Φ94，Φ115，Φ133 |
3 | 终孔直径 | mm | Ф65,Ф75 | Ф65,Ф75 | Φ65，Φ75 | Φ94 |
4 | 钻杆规格 | mm | Ф42.Ф50 | Ф42.Ф50 | Ф50 | Φ63 |
5 | 钻孔倾角 | º | 0~90 | 0~90 | 0~90 | 0~90 |
6 | 钻孔方位角 | º | 0~360 | 0~360 | 0~360 | 0~360 |
7 | 推进行程 | mm | 850 | 850 | 850 | 850 |
8 | 电动机型号 | YBK2-160L-4 | YBK2-180M-4 | YBK2-180L-4 | YBK2-225S-4 | |
9 | 电动机功率 | kW | 15 | 18.5 | 22 | 37 |
10 | 电动机电压 | V | 380/660 | 380/660 | 380/660 | 380/660 |
13 | 整机重量 | Kg | 1200KG | 1400KG | 1600KG | 2200KG |
