手动不锈钢法兰球阀 Q41H-25P DN80 硬密封法兰球阀不锈钢球阀

产品价格￥80.00元/件

产品品牌未填

最小起订≥1 件

供货总量3000 件

发货期限自买家付款之日起 15 天内发货

浏览次数160

更新日期2025-02-21 18:01

诚信档案

温州市钟叁泵阀有限公司

+ 加为商友发送信件当前离线

会员级别：企业会员

已缴纳：0.00 元保证金

我的勋章： 通过 [诚信档案]

在线客服：

企业二维码： 企业名称加二维码温州市钟叁泵阀有限公司

进入店铺公司介绍公司地址产品信息

企业名片

加入购物车立即购买

企业名片

温州市钟叁泵阀有限公司

联系人：钟翔(先生)

联系固话：13732023771

联系地址：中国浙江温州鹿城区南汇街道温州大道金宇商务楼902室-3(托管15)

【友情提示】：来电请说明在油田云看到我们的，谢谢！

商品信息

基本参数

品牌：	未填
所在地：	浙江杭州市
起订：	≥1 件
供货总量：	3000 件
有效期至：	长期有效

详细说明

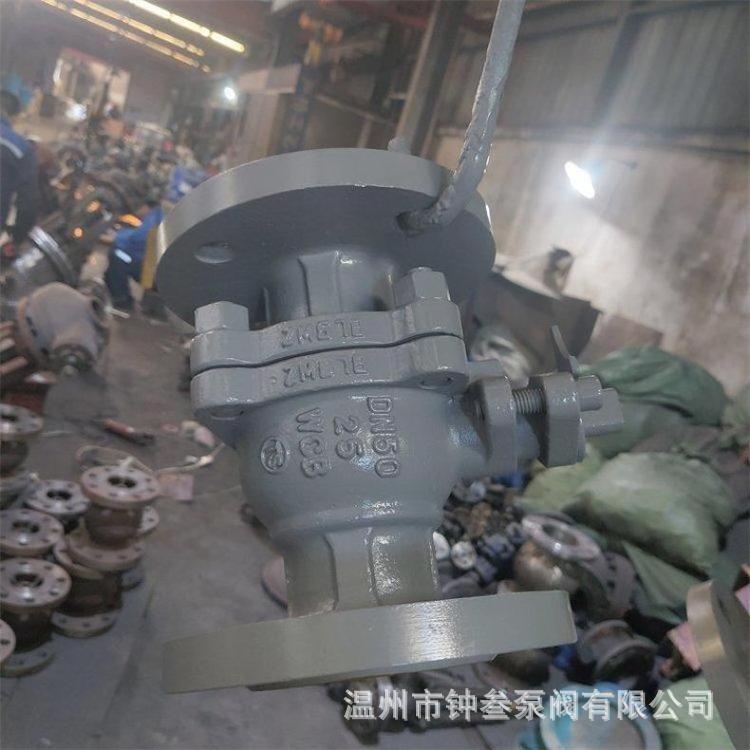

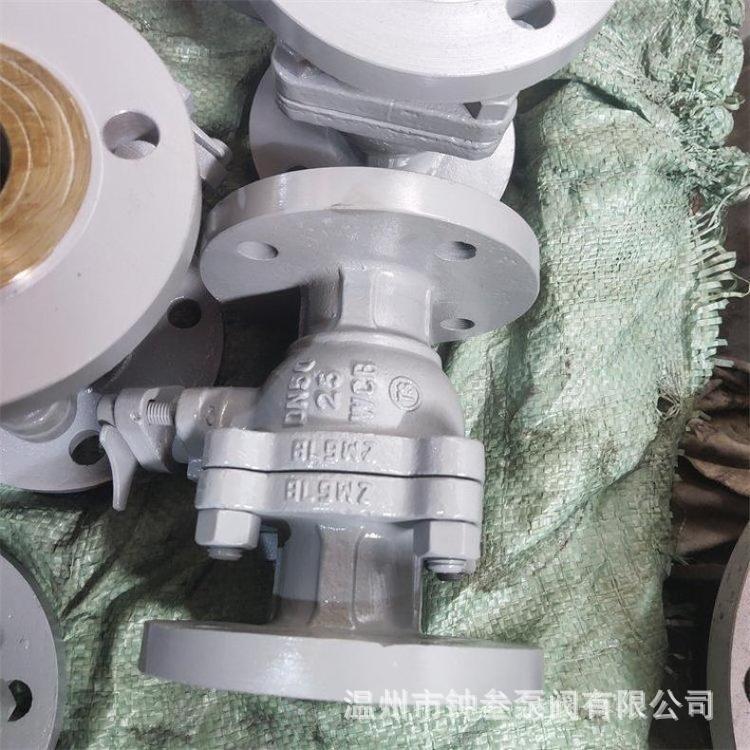

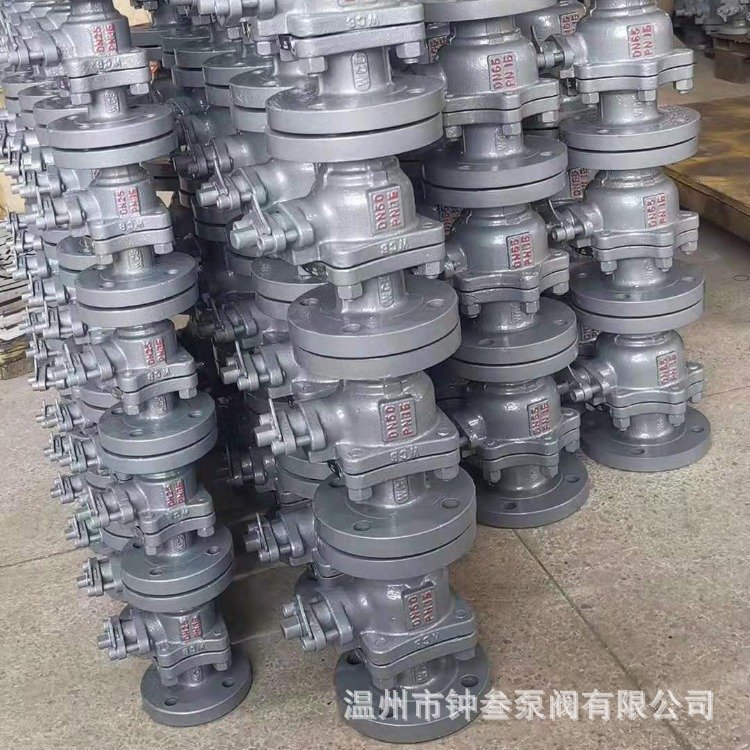

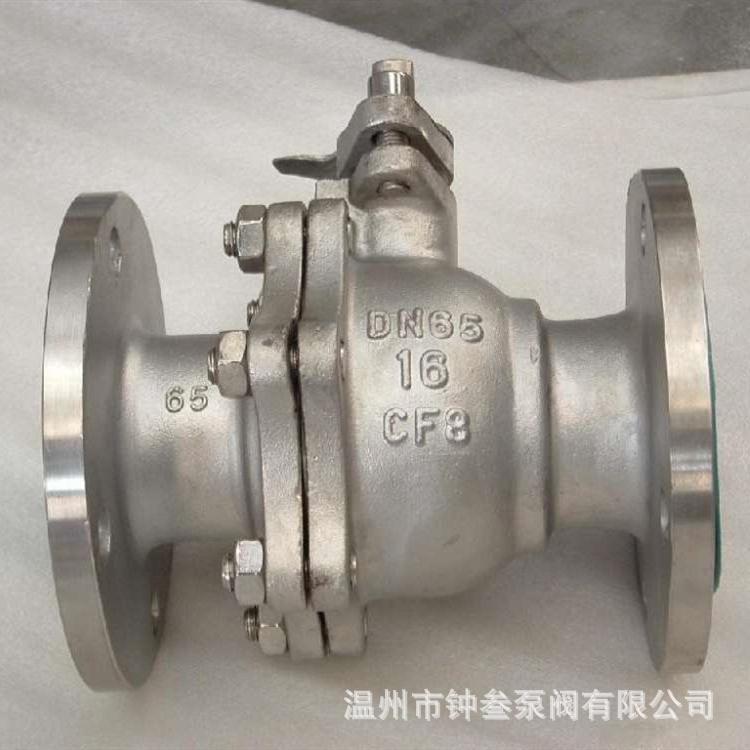

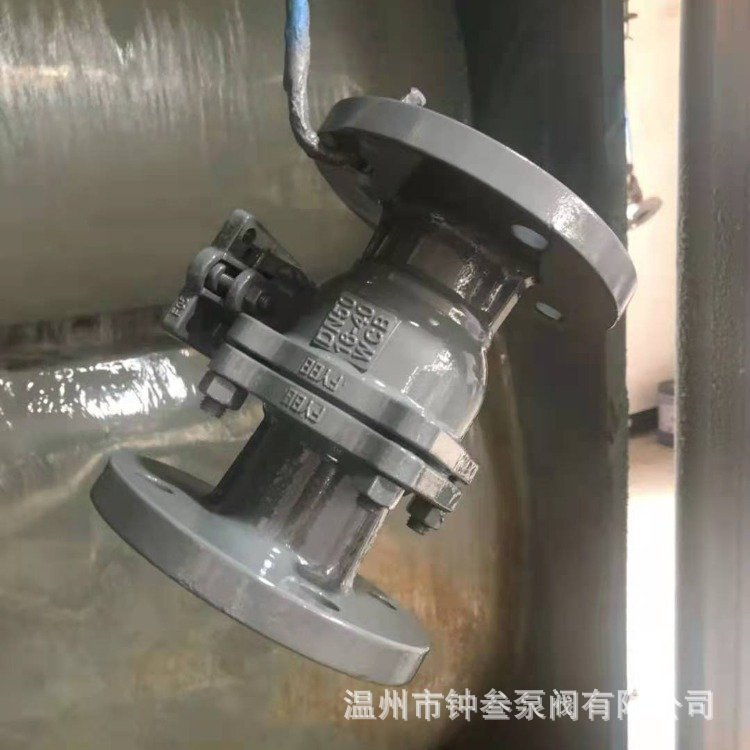

Q41H硬密封球阀 (11).jpg

Q41H硬密封球阀 (10).jpg

Q41H硬密封球阀 (9).jpg

Q41H硬密封球阀 (8).jpg


undefined

产品名称	法兰球阀
产品型号	Q41F、Q41H、Q41Y
公称通径	DN15-250
压力范围	1.0-6.4MPa
阀体材质	碳钢、不锈钢304、316、316L

法兰球阀概述：

法兰球阀用于截断或接通管路中的介质，选用不同的材质，可分别适用于水、蒸汽、油品、液化气、天然气、煤气、硝酸、醋酸、氧化性介质、尿素等多种介质。

设计标准：

设计与制造按GB/T12237
结构长度按GB/T12221
法兰连接尺寸按JB/T79

检验按JB/T9092

试验项目		壳体试验	密封试验	上密封试验	气密封试验
介质		水			气
单位		MPa	MPa	MPa	MPa
公称压力PN(MPa)	1.6	2.4	1 8	1 8	0.5-0.7
	2.5	3.8	2.8	2.8
	4.0	6.0	4.4	4.4
	6.4	9.6	7.0	7.0
	10.0	15.0	11.0	11.0
	16.0	24.0	18.0	18.0

主要零件材料：

名称	材料
阀体 /阀盖	CF8	CF3	CF8M	CF3M	WCB	LCB	WC6	WC9	C5
球体	CF8	CF3	CF8M	CF3M	WCB HCr	CF8	CF8	CF8	CF8
阀杆	F304	F304L	F316	F316L	2C13	F304	F304	F304	F304
阀座	PTFE/PPL
填料 /垫片	PTFE/PPL					石墨
螺栓	不锈钢					35CrMoA
螺母	不锈钢					45、35CrMoA
手柄	铸钢

undefined

1.6MPa主要连接尺寸：

型号	公称通径 DN(mm)	尺寸(mm)
型号	公称通径 DN(mm)	L	D	D1	D2	b-f	z-Φd	H	W
PN16	15	130	95	65	45	14-2	4-Φ14	65	115
	20	140	105	75	55	14-2	4-Φ14	75	130
	25	150	115	85	65	14-2	4-Φ14	85	150
	32	165	135	100	78	16-2	4-Φ18	95	190
	40	180	145	110	85	16-3	4-Φ18	105	230
	50	200	160	125	100	16-3	4-Φ18	115	240
	65	220	180	145	120	18-3	4-Φ18	145	280
	80	250	195	160	135	20-3	8-Φ18	160	310
	100	280	215	180	155	20-3	8-Φ18	185	330
	125	320	245	210	185	22-3	8-Φ18	215	600
	150	360	280	240	210	24-3	8-中23	245	800
	200	400	335	295	265	26-3	12-Φ23	300	1000
	250	450	405	355	320	30-3	12-Φ25	380	1200

2.5MPa主要连接尺寸：

型号	公称通径 DN(mm)	尺寸(mm)
型号	公称通径 DN(mm)	L	D	D1	D2	b-f	z-Φd	H	W
PN25	15	130	95	65	45	14-2	4-Φ14	65	115
	20	140	105	75	55	14-2	4-Φ14	75	130
	25	150	115	85	65	14-2	4-Φ14	85	150
	32	165	135	100	78	16-2	4-Φ18	95	190
	40	180	145	110	85	18-3	4-Φ18	105	230
	50	200	160	125	100	20-3	4-Φ18	115	240
	65	220	180	145	120	22-3	8-Φ18	145	280
	80	250	195	160	135	22-3	8-Φ18	160	310
	100	280	230	190	160	24-3	8-Φ23	185	330
	125	320	270	220	188	28-3	8-Φ25	215	600
	150	360	300	250	218	30-3	8-Φ25	245	800
	200	400	360	310	278	34-3	12-Φ25	300	1000
	250	450	425	370	332	36-3	12-Φ30	380	1200

4.0MPa主要连接尺寸：

型号	公称通径 DN(mm)	尺寸 (mm)
型号	公称通径 DN(mm)	L	D	D1	D2	D6	b-f	z-Φd	H	W
PN40	15	130	95	65	45	40	16-2	4-Φ14	70	115
	20	140	105	75	55	51	16-2	4-Φ14	80	130
	25	150	115	85	65	58	16-2	4-Φ14	90	150
	32	180	135	100	78	66	18-3	4-Φ18	100	190
	40	200	145	110	85	76	18-3	4-Φ18	110	230
	50	220	160	125	100	88	20-3	4-Φ18	120	240
	65	250	180	145	120	110	22-3	8-Φ18	150	280
	80	280	195	160	135	121	22-3	8-Φ18	170	310
	100	320	230	190	160	150	24-3	8-Φ23	190	330
	125	360	270	220	188	176	28-3	8-Φ25	220	600
	150	400	300	250	218	204	30-3	8-Φ25	250	800
	200	550	375	320	282	260	38-3	12-Φ30	390	1200

6.4MPa主要连接尺寸：

型号 Type	公称通径 DN(mm)	尺寸(mm)
型号 Type	公称通径 DN(mm)	L	D	D1	D2	D6	b-f	z-Φd	H	W
PN64	15	140	105	75	55	40	18-2	4-Φ14	75	115
	20	160	125	90	68	51	20-2	4-Φ18	85	130
	25	180	135	100	78	58	22-2	4-Φ18	95	150
	32	200	150	110	82	66	24-2	4-Φ23	105	190
	40	220	165	125	95	76	24-3	4-Φ23	120	230
	50	250	175	135	105	88	26-3	4-Φ23	130	240
	65	280	200	160	130	110	28-3	8-Φ23	160	280
	80	320	210	170	140	121	30-3	8-Φ23	180	310
	100	360	250	200	168	150	32-3	8-Φ25	200	330
	125	381	295	240	202	176	36-3	8-Φ30	230	600
	150	403	340	280	240	204	38-3	8-Φ34	260	800
	200	502	405	345	300	260	44-3	12-Φ34	400	1200

为什么要选择我司阀门?

一、服务体系：
1、支持7天无理由退换货；
2、支持30天有问题退换货；
3、质保一年，终生维保；

4、价格合理：高效率的成本控制，减少开支，让利于客户；
5、交货快捷：充足的库存，便捷的物流，严格按照合同期交货。

二、质量体系：
在阀门行业技术含量并不是很高的情况下，选材跟检验是保证质量的重中之重，故我司从以下两方面进行把关：

1、我公司在采购物料时，对各供应商对品质严格要求把控，按照国标要求进行检验并记录质检报告，多设采购质检部来保证产品质量；
2、按照先进的检验理念和检验工艺、经多次检验无问题才准许出厂。

提示：本文中所有文字、数据、图片均只适用于参考，需要了解更详细的【球阀】参数、选型、价格等请联系我们，我们将竭诚为您服务！

undefined

温州市钟叁泵阀有限公司（属上海钟山泵阀有限公司全资子公司）坐落于温州市永嘉县瓯北工业区，是一家专业的阀门生产厂家。公司为了更好的满足、服务于各新老客户，主要专门生产电动类、气动类、涡轮以及低、中、高压阀门系列等。公司以“专注阀门，用心服务”为核心价值，一切以用户需求为中心，希望通过专业水平和不懈努力，提供各企业所需求的阀门，专门为各企业解决阀门问题。
多年来，温州市钟叁泵阀有限公司一直秉承以客户需求为核心，在专注阀门市场开拓的同时，为超过一百家公司提供阀门的服务，优质、用心的服务赢得了众多公司的信赖和好评。公司不仅仅提供专业的阀门优质服务，同时还建立了完善的售后服务体系，为各公司在遇到的阀门问题和困难提供指导帮助。我们相信，通过我们的不断努力和追求，一定能够实现与各公司的互利共赢模式。
